磁翻板双色液位计如何接线

磁翻板双色液位计是磁翻板液位计中常见的一种型式，比如液位计现场与中控室有一段距离，用户这时候既想知道现场液位动态，又不想中控室和现场来回跑。此时就要用到磁翻板双色液位计的带4-20mA远传功能。当然这个时候现场不能有电子干扰，且需要具备SIL安全仪表性能。



磁翻板双色液位计4-20mA接线方法

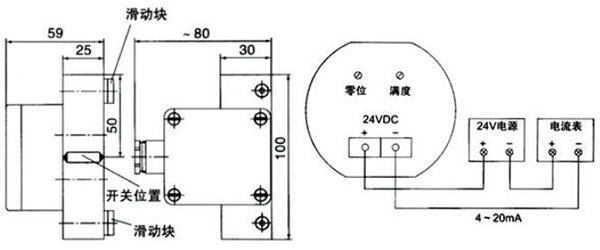

磁翻板双色液位计一般是两线制，4~20MA信号和24V电源共用线路。其中远传变送器模块的端子1和端子2负责接线，端子1和端子2分别对应24V的正负*。



如果是接PLC，其中PLC的4-20mA输入端子和24V输出是分开的，那么就需要把磁翻板双色液位计远传变送器的两个端子和PLC的4-20mA两端子以及24V端子一起串联起来，才能正常。

如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应液位计的正负端子，输出端正负对应仪表的正负。

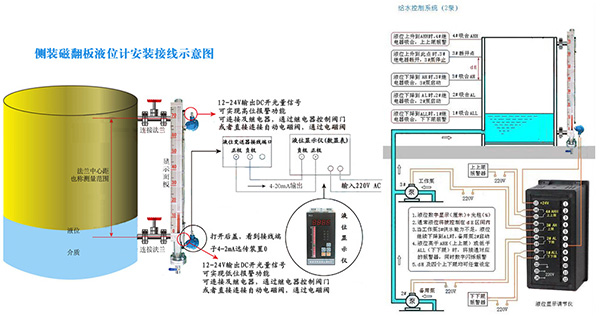

磁翻板双色液位计带远传的接线图

可以配远传变送器把液位数据通过4-20mA电流信号输出，然后用屏蔽线缆将远传变送器和控制室里的二次仪表也就是液位显示仪表连接起来，电流信号便传输到数显表上，然后数显表就会显示出来信号。zui后就是把相应的液位范围设置成对应的电流信号在4-20mA范围内。这样，zui后根据设置的对比信号，就可判断出现场液位。



如果磁翻板双色液位计带远传配套现场仪表控制柜，现场控制柜再与中控室的DCS接线，那么现场磁翻板双色液位计的远传变送器只需要和控制柜的4-20mA端子链接，然后控制柜的4-20mA输出端子与DCS接线。这些接线端子到时候都会用标签文字作上标记。比如现场仪表控制柜里面的4-20mA输入端子在哪里，当然电源24V已经配装再柜子里，线也接好了，只需要给仪表控制柜供电220V，然后控制柜内的液位显示仪表的4-20mA输出端子和开关量输出端子都有做好标记，接线一目了然。
