磁翻板液位计量程范围

磁翻板液位计是用于储罐、槽罐等容器液位测量的*选仪表，因其具有结构简单、显示醒目、安装方便等特点，在化工、食品、医药等行业有着广泛地应用。为让大家对磁翻板液位计有更为深入的了解，这里为大家浅谈下磁翻板液位计的量程和分段结构，希望对大家有所帮助。

一、磁翻板液位计的量程

磁翻板液位计的测量量程是指上下两个连接法兰之间的中心距，它的长度可以根据用户要求定做。

二、磁翻板液位计的分段结构

因现场储罐的高度不等，如果磁翻板液位计太长，会增加运输的成本和安装的难度。所以为避免这种情况出现，我们一般将测量范围大于4m的液位计，进行分段制作。由于分段制作的磁翻板液位计普通的磁翻板液位计的制作工艺相同，所以对测量的效果和测量的精度不会有影响。

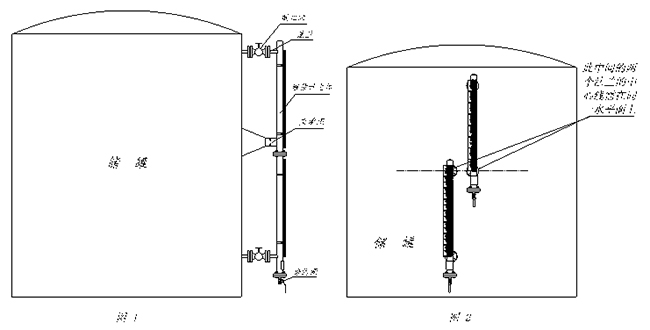

磁翻板液位计的分段方法通常有两种形式（如图1，图2），具体采取哪种形式可根据客户现场设备的实际接口形式而定。图1所示的分段方法是将一台磁翻板液位计分成二段、三段等，中间通过法兰对接的形式，对接两边的内孔要求平滑过渡，使浮子能够顺畅地上下移动；安装时要先使各个法兰对准，再同时紧固螺栓；根据磁翻板液位计的长短以及储罐上现有的支撑点来定中间支撑点的数量。图2所示的分段方法是采用错位安装的形式，使用两台或若干台独立的磁翻板液位计，在安装时，要使下面一台的上端过程法兰的中心线与上面一台的下端过程法兰中心处在同一水平面上，以保证测量的连续性。

与其他液位计相比，可以说，磁翻板液位计的*大不同之处就是可以分段或分体安装，这既方便了运输，也使成本大大降低，且不会影响到测量的效果。
