侧装式磁翻板液位计基本结构

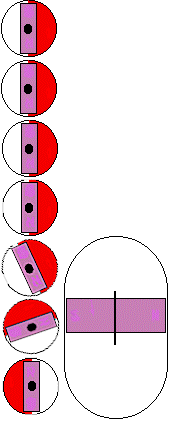

侧装式磁翻板液位计具有显示直观、醒目、视角宽，结构紧凑合理，安全可靠，无“跑、冒、滴、漏”现象。新硫磺回收装置汽包、碱罐等使用到侧装式磁翻板液位计监测液位。液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

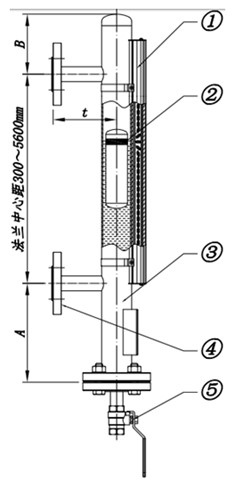

侧装式磁翻板液位计的结构由浮筒（主导管）、磁浮子、磁翻板（磁翻柱）、指示器、排污阀、连接法兰等组成。如图所示：

①指示器；②磁浮子；③浮筒；④连接法兰；⑤排污阀



侧装式磁翻板液位计结构原理

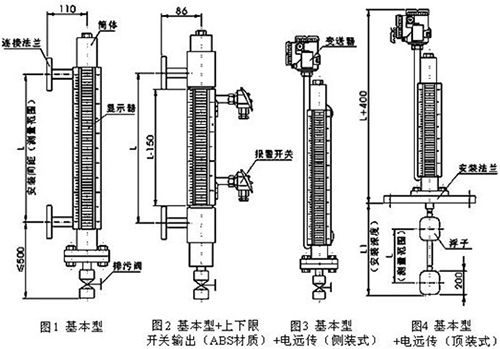

1、基本型液位计

液位计以磁性浮子为测量元件，浮子在测量管内随液位变化而上、下浮动，通过磁耦合作用，驱动指示器内红、蓝指示管翻转180°。液位上升时，指示管由蓝色转为红色；下降时，由红色转为蓝色，从而实现液位的双色显示。当介质温度≥300℃时，采用白、蓝色指示管。



2、报警器

报警器由干簧管和防爆接线盒组成，紧固在测量管外侧。报警器由磁性浮子驱动，输出地报警开关信号传递给二次仪表，实现远距离液位上、下限报警及灯光显示。



3、变送器

变送器由液位传感器和转换器两部分组成。传感器由装在内径20不锈钢管内的若干干簧管和电阻组成，紧固在测量管外侧。转换器由电子模块组成，安装在传感器的接线盒内。



传感器通过磁性浮子的耦合作用，将液体的变化转换成电阻阻值的大小，经转换器转换为4~20mA.DC标准电流信号，送给二次仪表，实现远距离液位数/模显示。
