带上下限报警磁翻板液位计接线图

磁翻板液位计液位报警开关也被叫做液位报警器，种类包括浮球液位开关、水位控制器、音叉液位开关、射频导纳液位开关、磁翻板液位开关等等，主要应用于食品行业、化工行业、石油行业、水处理行业中的液位测量，比如饮料、果酱、糖浆、化学试剂、溶剂、原油、沥青、废水、污水等液体的高低位置测量。虽然产品不同，测量的方式也不同，但相同的都是通过报警器来控制水泵等设备的启动或停止，防止液体溢出或短缺。

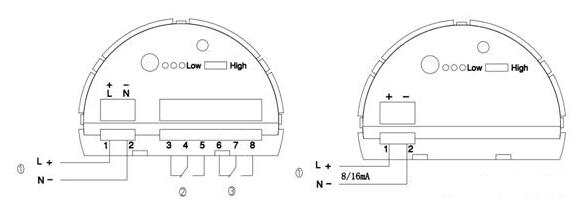

液位报警开关接线图

①：电源输入端①：电源输入端/8/16mA信号输出端

②③：继电器信号输出端，

液位报警开关有继电器和二线制两种信号输出方式，根据不同的工况要求，选择相应的输出方式。液位报警开关两种输出方式的接线方式有所不同，如图所示。



液位报警开关接线步骤

液位报警开关在接线时，应结合相应输出方式的接线图，按以下步骤进行接线：

（1）打开外壳盖；

（2）松开电缆螺纹接头上的锁紧螺母；

（3）去掉连接电缆大约10cm的外皮和芯线末端大约1cm的绝缘层；

（4）将电缆穿过电缆螺纹接头插入外壳中；

（5）用螺丝刀拧开接线端子；

（6）按照接线图将芯线末端插入接线端子中；

（7）用螺丝刀拧紧接线端子；

（8）通过轻拉接入的电缆线来检查接线是否牢靠；

（9）拧紧电缆螺纹接头的锁紧螺母，扣紧密封环；

（10）拧上外壳盖。



液位报警开关接线注意事项

为保证安全正确接线，液位报警开关在进行接线时应注意以下几点：

1、从安全角度考虑，只有在断电的情况下才能进行接线。

2、对于隔爆型仪表，只有当环境中不存在会引爆的气体或粉尘时才允许打开外盖进行操作。

3、对于本安型仪表，应注意其接线标志，保证安全接线。

4、对于其它防爆型仪表，在接线时必须遵循防爆的相关要求接线。
