浮球液位计的组成包括哪些

浮球液位计应装置在其浮球上下运动时不受阻碍的位置上，被测介质不应含有铁磁性杂质，为了避免运输时UQZ-D型仪表的浮球在密封管上高速滑落或撞击，惹起丈量带脱出，故仪表在出厂前，用卡箍将浮球固定在密封密管底部，磁钢在密封管顶部。

用户在装置运用前应先拆去卡箍，将浮球上升至密封管顶部，然后轻缓地将浮球下移，针针应作相应的转动。浮球液位计的面扳指示为指针式，满度丈量时指示数字为喱针方向排列，空度丈量时指示数字为逆时 针方向排列，浮球液位计出厂时附有装置法兰，用户应有配管道法兰。

浮球液位计主要由磁浮球、传感器、变送器三局部组成。当磁浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻（或电压）发作变化，再由变送器将变化后的电阻（或电压）信号转换成4-20mA的电流信号输出、可选我厂消费的XMT系列型数显控制仪。

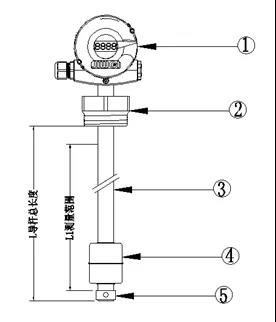

浮球液位计结构图

①   表头  ② 过程连接  ③ 导杆  ④ 浮球  ⑤ 锁紧环

传感器的检测管内装有一组干簧管和精细电阻，当管外磁性浮子随液位上下变化时，检测管内位于液面处的干簧依次接通使传感器的电阻值发作变化，接线盒内的转换电路模块将其阻值转换成电流输出。
