椭圆齿轮流量计的测量原理

椭圆齿轮流量计是属于容积式流量计的—种。它对被测流体的粘度变化不敏感，特别使合干测量高粘度的流体(例如重油，聚乙烯醇，树脂等)，甚至糊状物的流量。

1、 工作原理

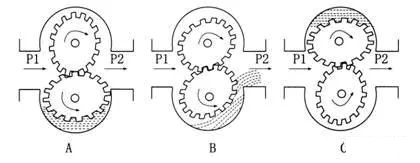

椭圆齿轮流量计的测量部分是由两个相互啮合的椭圆形齿轮A和B，轴及壳体组成。椭圆齿轮与壳体之间形成测量室，如图所示

如图(a)，(b)，(c)所示，椭圆齿轮转动了1/4周，其所排出的被测介质为一个半月形容积。所以，椭圆齿轮每转一周所排出的被测介质量为半月形容积的4倍。故通过椭圆齿轮流量计的体积流量Q

Q=4nV0

式中 n 一椭圆齿轮的旋转速度;

V0——半月形测量室容积。

椭圆齿轮流量计的流量信号(即转速n)的显示，有就地显示和远传显示两种。
