气体涡轮流量计的工作原理

气体涡轮流量计广泛用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体，如天然气、城市燃气、丙烷、丁烷、空气、氮气等气体的测量。仪表准确度高、重复性好，适用于贸易计量及工业过程检测。智能型流量计集温度、压力于一体，在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算，具有优良的低压和高压计量性能，适用于天然气等气体的精确计量。

气体涡轮流量计结构与工作原理

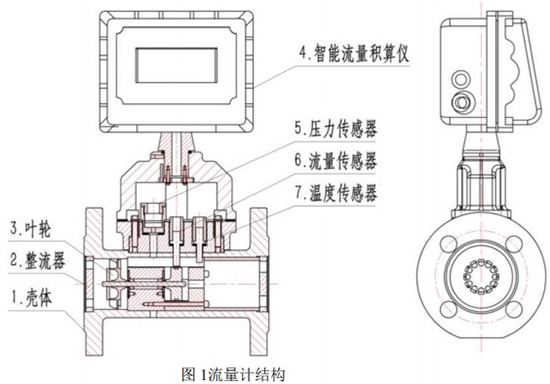

1 流量计结构

气体涡轮流量计结构紧凑，主要由壳体、叶轮、传感器（温度、压力、流量）、整流器和积算仪构成。

1.壳体：本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用铸铝合金、碳钢或不锈钢。

2.整流器：强迫流体加速，消除任何可能存在的气流扰动，即使在非理想的安装环境下，也能够保证高精度。

3.叶轮：用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体中间部位，克服摩擦力矩和流体阻力矩旋转。

4.智能流量积算仪：温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。

5.压力传感器：以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。

6.流量传感器：安装在靠近叶轮后端，可检测出从同轴转动的信号轮上发出的频率信号。

7.温度传感器：以Pt100/pt1000铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。

2 工作原理

当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用韦根传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上。
