顶装式磁翻板液位计法兰大小选用

磁翻板液位计有两种安装方式，顶装式和侧装式，本文对顶装式磁翻板液位计在选型中的法兰选择作简要介绍。磁翻板液位计的工作离不开浮子和磁铁的作用，侧装式磁翻板的浮子只有一个，也就是中通管中的内部有磁铁的浮子，在介质的升降作用下同时作上浮和下降的动作。而顶装式磁翻板液位计则一般分为上下两部分，上部安装在容器的顶部，下部安装在容器内，由法兰与容器的法兰连接。液位计下部分导管内浮子由连杆与上部导管内的磁性浮球连成一体。下部的浮子内没有磁铁，磁铁部分是做在上部的浮球内，当液位变化时，浮子带动磁性浮球在导管内上下移动，驱动显示面板内的翻片翻转指示出液位。

顶装式磁翻板液位计安装法兰的选择：

顶装的磁翻板液位计必须要在安装时保持垂直，连杆也不能弯曲。许多情况还要加装阻波管，以隔离罐内液体的晃动对浮子产生影响和损坏，顶装式磁翻板液位计一般都是在地下槽罐、或工作台位于槽罐顶部的测量现场，因为浮子要下行到容器内，所以安装法兰一般不得小于DN80，否则浮子直径过大无法通过法兰孔进入容器内。很多客户在选择顶装式磁翻板液位计的时候，并不在意法兰的大小，这容易在以后的使用与维护中产生问题，而我们顶装式的正常标准时法兰为DN80，这样现场的配对法兰买一只DN80的正好与其匹配，并且顶装式磁翻板液位计的浮筒和导杆都可以插入通过，顺利安装。如果客户有特殊要求，需要小号法兰，就是现在我们定做的法兰DN50的大小。



顶装的磁翻板液位计使用时需要对指示器的磁翻板用所附磁钢进行一次引导，从而使磁翻板液位计零位以上指示白色、零位以下指示红色，通过无触点报警开关使转换起触点按液位给定值动作从而达到液位控制的目的报警开关安装在液位计所需控制位置，转换器安装在控制室内。它是利用磁藕合原理来进行工作的。

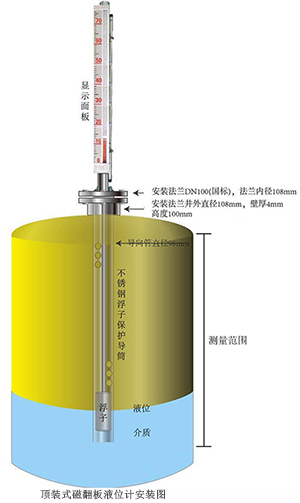

不过这里现场需要注意的是，如果选择DN50的法兰，罐体顶部开孔尺寸必须在78-80之间，配对接法兰与顶部焊接之间的钢管内径也是78-80mm，而配对法兰DN50的中心孔开内径也是78-80，这三个直径要保持一致。比如下图中，就是DN50的法兰，中间孔直径为加工变大，所以浮筒插入不了，就影响了法兰对接。



当然，如果按照标准DN80的选择去做顶装式磁翻板液位计，那么现场安装的时候，配对法兰直接买一只DN80法兰片即可，不需要在中心孔开大孔，DN80的中心孔直径足够浮筒和导杆插入。
