顶装磁翻板液位计工作原理

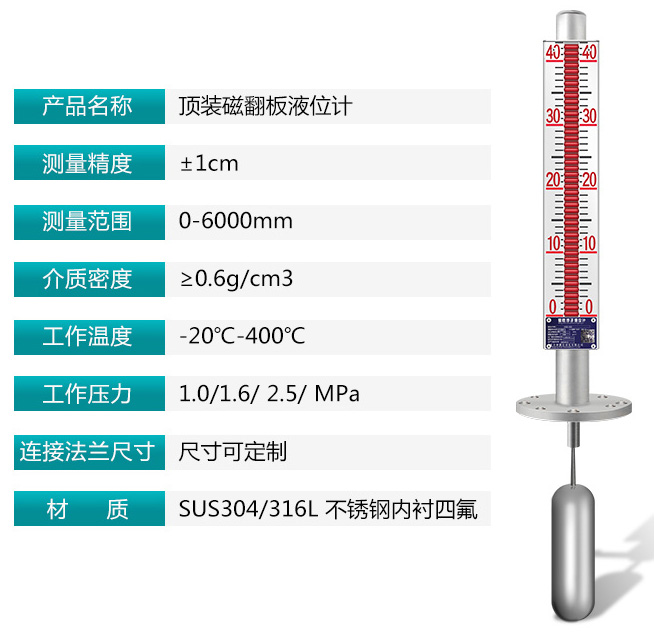

顶装磁翻板液位计的结构

顶装磁翻板液位计的结构和侧装式是大同小异的，往小了来看有浮筒、护筒，还有显示器面板、远传变送器等，此外还包括上、下限报警器，而整体来看则主要由上下两部分组成。

*先，我们先来说它的上部，顶装磁翻板液位计的上部是其主测量管，显示器面板就安装在这主测量管的管外，通过显示器我们就可以一目了然的观测到内部液位的具体情况，我们知道液位计本就是竖长的形状，且我们还是在顶部进行安装，因此稳固牢靠就成了重中之重，为了使其更加坚固可靠，法兰就变得不必不可少了，通过法兰将连接部加以固定，这样就保证了其对于稳固的刚需；



其次仪器的下半部分则为护筒，护筒当中含有浮子，浮子与处于上部的磁浮子通过上下的连杆成为了一体，浮子会随着液位的变化而上下驱动磁钢，因此，液位高低便清晰可见。



顶装磁翻板液位计的原理及应用

从其原理出发，顶装磁翻板液位计与侧装式磁翻板液位计的差别并不太大，磁性翻板依旧是构成显示器面板的主要组成部分。磁耦合原理使得显示面板中的翻板转动，并以此显示液位。液位上升时，浮筒当中的的磁浮子也会随之上升，进而带动翻板改变颜色。而具体的液位就是在红、白两色的交界处。

无论是高温、高压还是耐腐蚀等恶劣的工况，顶装磁翻板液位计都可以出色胜任，可见其应用之广泛。就行业来说，地下储罐、槽等容器或是油库、食品、化工、化肥等均可以使用。由此可以看出，磁翻板液位计以其优良的密封性和耐腐蚀性受到人们的欢迎。
