防爆型顶装磁翻板液位计的原理

防爆型顶装磁翻板液位计是以浮球组件为测量元件，通过液体浮力作用，使浮球上下移动，带动顶杆上端的磁钢上下变化，经磁性耦合作用，使显示器组件的磁性翻柱翻转达到跟踪液体液位变化，故显示醒目，读数直观，因显示器组件与被测介质完全隔离，故使用安全可靠。该液位计适用于各种地下槽、池等容器，以及不适宜侧面开孔的容器的液位显示，如配上配套仪表可用于远传检测，以实现自动控制功能。

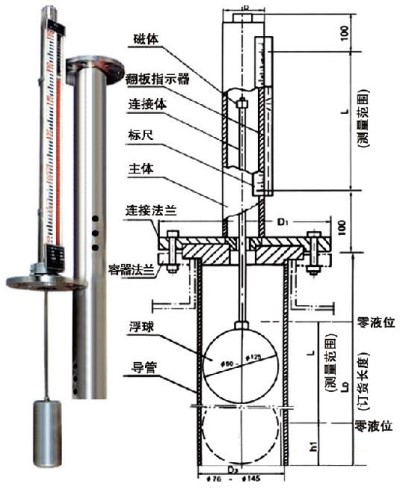

防爆型顶装磁翻板液位计的结构

防爆型顶装磁翻板液位计一般由上下两部分构成，主要包含浮筒、护筒、显示器面板、远传变送器、以及上、下限报警器等。其中，上半部分为防爆型顶装磁翻板液位计的主测量管，管外固定的显示面板用于指示介质的液位，由于这部分被安装于容器的顶端位置，为使其更为牢固可靠，应使用法兰对连接部位予以固定。下半部分则主要为护筒部分，护筒内浮子通过连杆与上半部分浮筒内的磁浮子连成一体，当液位变化时，浮子便带动磁钢在导筒内随液位的变化而上下移动。

防爆型顶装磁翻板液位计的原理

原理：根据浮力原理和磁性耦合原理而制成的，当被测容器内的液位上下变化时带动浮球，并通过与之相连的连杆上端的永久磁钢上下移动，经磁性藕合而使显示器中的翻柱翻转。当液位上升，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，红白界位处就为容器内介质液位的实际高度，从而实现液位自动跟踪显示。
