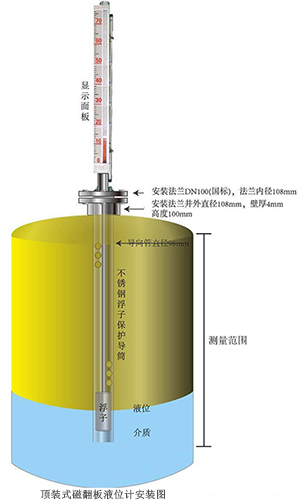

油罐顶装磁翻板液位计安装图

油罐顶装磁翻板液位计一般应用于地埋罐，或不适宜侧面开孔及侧面安装空间很少的容器，或粘度较大的液体介质的液位连续测量。油罐顶装磁翻板液位计具有安全可靠、观察方便、液位指示清晰等特点，广泛应用于油库、 地下储罐、槽等容器液位测量。油罐顶装磁翻板液位计还可以配上有关的配件，使之具有报警和控制信号输出和液位数据远传等功能。

油罐顶装磁翻板液位计一般分为上下两部分，上部安装在容器的顶部，下部安装在容器内，由法兰与容器的法兰连接。液位计下部分导管内浮子由连杆与上部导管内的磁性浮球连成一体。当液位变化时，浮子带动磁性浮球在导管内上下移动，驱动显示面板内的翻片翻转指示出液位。油罐顶装磁翻板液位计与罐体的连接部分一般选配DN80或DN100法兰连接，如果觉得牢固性不够可根据实际情况选配更大规格的连接法兰。油罐顶装磁翻板液位计在安装高度达到4到5米时，建议在两边增加固定拉索，以保证仪表在较恶劣的测量环境下，比如现场有振动的环境，或遭到碰撞，大风天气等，不受到损坏。

油罐顶装磁翻板液位计在安装时，液位计护导管和主体导管必须保持垂直且在同一垂直线上，否则会影响液位的测量；安装时连杆不能弯曲，必须挺直装入，以保证磁性浮子在主导管内上下运动自如。液位计筒体内不应有固体杂质和磁屑杂质进入，以免对浮子造成卡阻及减弱浮力；筒体周围不容许有导磁体靠近，否则会直接影响液位计正常工作。液位计安装完毕后，需用磁钢进行校正，使零位以上显示白色，零位以下显示红色。
